Размеры врезки
Сообщить об ошибке размеровРазмеры на сайте могут содержать ошибки переноса или отображения. Перед заказом сверьте их с чертежом вашей модели петли.
| Контур | Длина × ширина | Края | Смещение |
|---|---|---|---|
| Лицо · дверь | 130 × 30 мм | Круглые | Уточняется |
| Тело · дверьПо ширине убрано по 0,3 мм с каждой стороны | 98 × 30 мм | Круглые | Уточняется |
| Лицо · короб | 130 × 28 мм | Круглые | 0 мм |
| Тело · коробПо ширине убрано по 0,3 мм с каждой стороны | 90 × 28 мм | Круглые | Уточняется |
Заказ вставок
Для изготовления нужно уточнить положение контуров относительно лица короба. Установочные отступы пока не заполнены.
Не подошли размеры? Создайте вставку в индивидуальном генераторе →

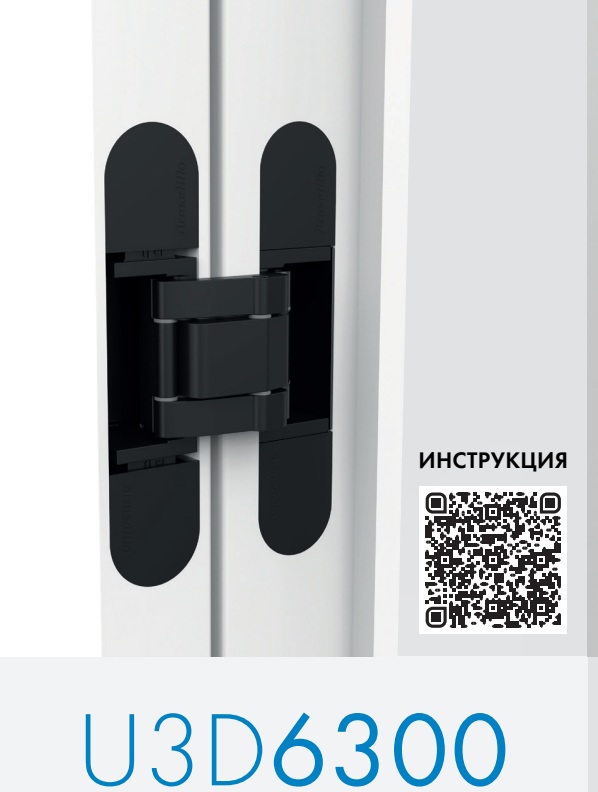

Описание и характеристики
- Посадочное обозначение в каталоге
- K6360 / A511 / 512 / M
- Нагрузка
- 60 кг на 2 петли
- Толщина полотна
- От 38 мм
- Типы дверей
- Деревянные, скрытые, компланарные; допускается алюминиевая кромка
- Особенности
- Регулировка в корпусе. Семь осей. Межосевое расстояние увеличено относительно U3D5000, добавлено осевое смещение.
- Покрытия
- Чёрный (BL), матовый хром (SC)
Аналоги по размерам врезки
Модели с совпадающими размерами. Форма краёв и установочные смещения проверяются отдельно.
Ищем совпадения в библиотеке…
В первом списке совпадают длина и ширина всех четырёх контуров на соответствующих сторонах. Во втором слева указан контур этой модели, справа — связанной. Совпадение размеров не подтверждает взаимозаменяемость петель или готовых вставок.
