Размеры врезки
Сообщить об ошибке размеровРазмеры на сайте могут содержать ошибки переноса или отображения. Перед заказом сверьте их с чертежом вашей модели петли.
| Контур | Длина × ширина | Края | Смещение |
|---|---|---|---|
| Лицо · дверь | 130 × 32 мм | Круглые | +8,5 мм · вверх |
| Тело · дверьПо ширине убрано по 0,3 мм с каждой стороны | 99 × 32 мм | Круглые | +8,5 мм · вверх |
| Лицо · короб | 130 × 25 мм | Круглые | 0 мм |
| Тело · коробПо ширине убрано по 0,3 мм с каждой стороны | 99 × 25 мм | Круглые | 0 мм |
4 вставки в комплекте
Стандартный размер: 230 × 70 мм
Не подошли размеры? Создайте вставку в индивидуальном генераторе →

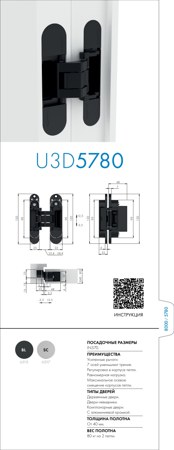

Описание и характеристики
- Посадочное обозначение в каталоге
- IN570.
- Особенности
- Усиленные рычаги. 7 осей уменьшают трение. Регулировка в корпусе петли. Равномерная нагрузка. Максимальное осевое смещение корпусов петли.
- Типы дверей
- Деревянные двери. Двери-невидимки. Компланарные двери. С алюминиевой кромкой.
- Толщина полотна
- От 40 мм.
- Нагрузка
- 80 кг на 2 петли.
- Покрытия
- чёрный (BL); матовый хром (SC); флорентийское золото (FSG)
- Посадочное обозначение производителя
- IN570
Аналоги по размерам врезки
Модели с совпадающими размерами. Форма краёв и установочные смещения проверяются отдельно.
Ищем совпадения в библиотеке…
В первом списке совпадают длина и ширина всех четырёх контуров на соответствующих сторонах. Во втором слева указан контур этой модели, справа — связанной. Совпадение размеров не подтверждает взаимозаменяемость петель или готовых вставок.
