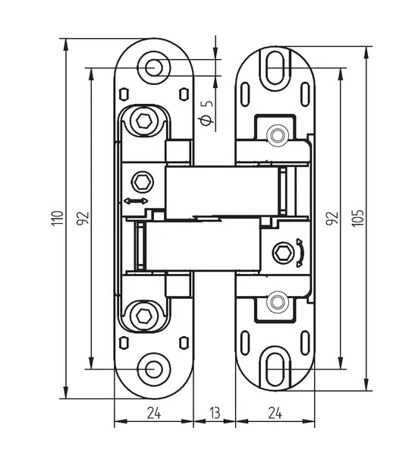

Размеры врезки
Сообщить об ошибке размеровРазмеры на сайте могут содержать ошибки переноса или отображения. Перед заказом сверьте их с чертежом вашей модели петли.
| Контур | Длина × ширина | Края | Смещение |
|---|---|---|---|
| Лицо · дверь | 110 × 24 мм | Круглые | 0 мм |
| Тело · дверьПо ширине убрано по 0,3 мм с каждой стороны | 78 × 24 мм | Круглые | 0 мм |
| Лицо · короб | 110 × 24 мм | Круглые | 0 мм |
| Тело · коробПо ширине убрано по 0,3 мм с каждой стороны | 78 × 24 мм | Круглые | 0 мм |
2 вставки в комплекте
Стандартный размер: 230 × 70 мм
Не подошли размеры? Создайте вставку в индивидуальном генераторе →

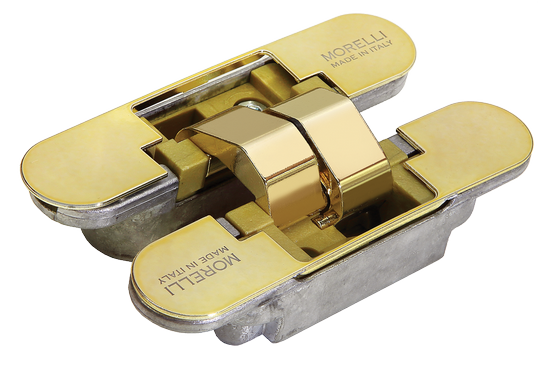

Описание и характеристики
- Цвета, найденные в карточке
- золото, хром, хром матовый, белый
- Применение
- Межкомнатные двери жилых помещений
- Типы дверей
- Без притвора
- Материал коробки
- Дерево, алюминий
- Нагрузка
- до 60 кг (допустимая нагрузка на две петли)
- Регулировка
- (по гор. +/- 1,5 мм, по высоте +/- 2,5 мм, прижим +/- 1,0 мм)
- Материал
- цинковый сплав / полимер
- Рекомендации по эксплуатации
- Для межкомнатных дверей жилых помещений при средней частоте ручного открывания. Производитель не предусматривает применение дверных доводчиков и автоматических порогов для этой модели.
- Установка третьей петли
- Для широких полотен от 900 мм третья петля устанавливается на 250 мм ниже верхней; в инструкции указано увеличение допустимой нагрузки на 5–7 кг. Для предотвращения изгиба высоких полотен более 2200 мм, при влажности, перепадах температуры или сотовом наполнении третью петлю размещают посередине. Нагрузку подбирают по таблице размеров двери в инструкции.
Аналоги по размерам врезки
Модели с совпадающими размерами. Форма краёв и установочные смещения проверяются отдельно.
Ищем совпадения в библиотеке…
В первом списке совпадают длина и ширина всех четырёх контуров на соответствующих сторонах. Во втором слева указан контур этой модели, справа — связанной. Совпадение размеров не подтверждает взаимозаменяемость петель или готовых вставок.
