Размеры врезки
Сообщить об ошибке размеровРазмеры на сайте могут содержать ошибки переноса или отображения. Перед заказом сверьте их с чертежом вашей модели петли.
| Контур | Длина × ширина | Края | Смещение |
|---|---|---|---|
| Лицо · дверь | 115 × 23 мм | Круглые | 0 мм |
| Тело · дверьПо ширине убрано по 0,3 мм с каждой стороны | 83 × 23 мм | Круглые | 0 мм |
| Лицо · короб | 115 × 23 мм | Круглые | 0 мм |
| Тело · коробПо ширине убрано по 0,3 мм с каждой стороны | 83 × 23 мм | Круглые | 0 мм |
2 вставки в комплекте
Стандартный размер: 230 × 70 мм
Не подошли размеры? Создайте вставку в индивидуальном генераторе →
Описание и характеристики
- Материал
- ЦАМ (ЦАМ (Zamak)) / сталь
- Нагрузка
- according to the model of петля where it is coupled with: Eclipse 3.2 или Eclipse 3.2 HD
- Типы дверей

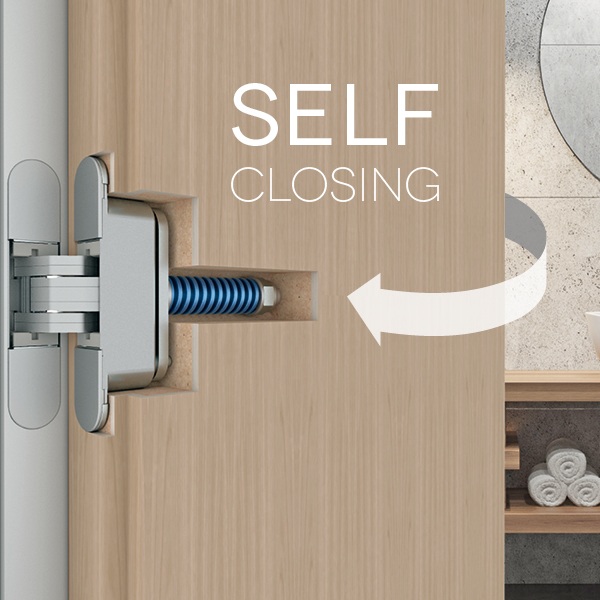

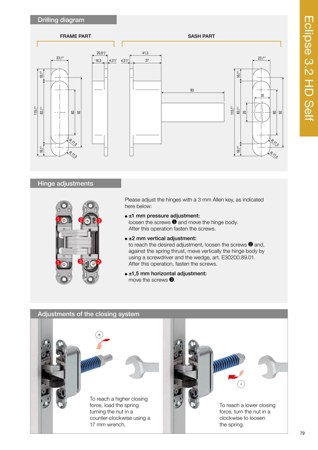

- для деревянных дверей; для алюминиевых дверей; Adjustments of the closing system; To reach a higher closing force, load the spring turning the nut in a counterclockwise using a 17 мм wrench.; To reach a lower closing force, turn the nut in a clockwise to download the spring.
Аналоги по размерам врезки
Модели с совпадающими размерами. Форма краёв и установочные смещения проверяются отдельно.
Ищем совпадения в библиотеке…
В первом списке совпадают длина и ширина всех четырёх контуров на соответствующих сторонах. Во втором слева указан контур этой модели, справа — связанной. Совпадение размеров не подтверждает взаимозаменяемость петель или готовых вставок.
