Размеры врезки
Сообщить об ошибке размеровРазмеры на сайте могут содержать ошибки переноса или отображения. Перед заказом сверьте их с чертежом вашей модели петли.
| Контур | Длина × ширина | Края | Смещение |
|---|---|---|---|
| Лицо · дверь | 115 × 23 мм | Круглые | Уточняется |
| Тело · дверьПо ширине убрано по 0,3 мм с каждой стороны | 83 × 23 мм | Круглые | Уточняется |
| Лицо · короб | 115 × 23 мм | Круглые | 0 мм |
| Тело · коробПо ширине убрано по 0,3 мм с каждой стороны | 83 × 23 мм | Круглые | Уточняется |
Заказ вставок
Для изготовления нужно уточнить положение контуров относительно лица короба. Установочные отступы пока не заполнены.
Не подошли размеры? Создайте вставку в индивидуальном генераторе →

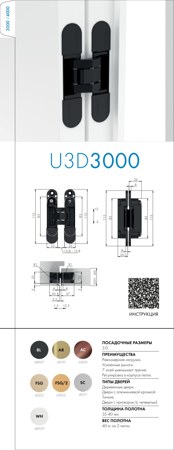

Описание и характеристики
- Посадочное обозначение в каталоге
- 3.0.
- Особенности
- Равномерная нагрузка. Усиленные рычаги. 7 осей уменьшают трение. Регулировка в корпусе петли.
- Типы дверей
- Деревянные двери. Двери с алюминиевой кромкой. Тонкие. Двери с притвором (с четвертью).
- Толщина полотна
- 35-40 мм.
- Нагрузка
- 40 кг на 2 петли.
- Покрытия
- чёрный (BL); матовый хром (SC); медь (AC); флорентийское золото, вариант 2 (FSG/2); бронза (AB); флорентийское золото (FSG); белый (WH)
- Посадочное обозначение производителя
- 3.0
Аналоги по размерам врезки
Модели с совпадающими размерами. Форма краёв и установочные смещения проверяются отдельно.
Ищем совпадения в библиотеке…
В первом списке совпадают длина и ширина всех четырёх контуров на соответствующих сторонах. Во втором слева указан контур этой модели, справа — связанной. Совпадение размеров не подтверждает взаимозаменяемость петель или готовых вставок.
