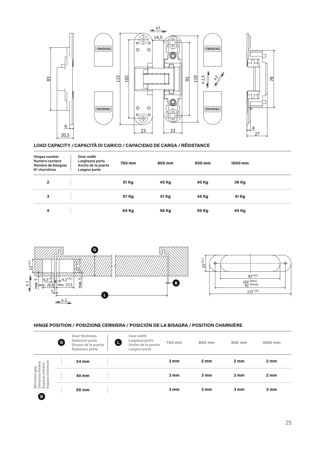

Размеры врезки
Сообщить об ошибке размеровРазмеры на сайте могут содержать ошибки переноса или отображения. Перед заказом сверьте их с чертежом вашей модели петли.
| Контур | Длина × ширина | Края | Смещение |
|---|---|---|---|
| Лицо · дверь | 115 × 23 мм | Круглые | 0 мм |
| Тело · дверьПо ширине убрано по 0,3 мм с каждой стороны | 83 × 23 мм | Круглые | 0 мм |
| Лицо · короб | 115 × 23 мм | Круглые | 0 мм |
| Тело · коробПо ширине убрано по 0,3 мм с каждой стороны | 83 × 23 мм | Круглые | 0 мм |
2 вставки в комплекте
Стандартный размер: 230 × 70 мм
Не подошли размеры? Создайте вставку в индивидуальном генераторе →

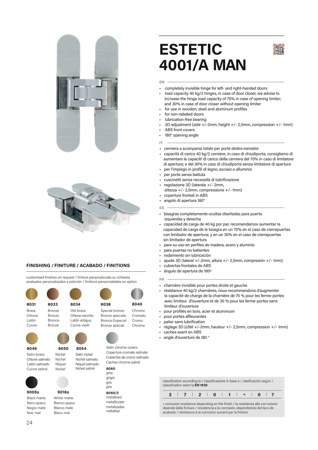

Описание и характеристики
- Нагрузка
- 40 кг/2 петли
- Угол открывания
- 180°
- Материал профилей
- Дерево, сталь, алюминий
- Обслуживание
- Подшипники не требуют смазки
- Регулировка
- (по горизонтали +/-2mm, по высоте +/- 2,5mm, прижим +/- 1mm)
- Покрытия
- 9077 золото матовый, 8038 специальная бронза
Аналоги по размерам врезки
Модели с совпадающими размерами. Форма краёв и установочные смещения проверяются отдельно.
Ищем совпадения в библиотеке…
В первом списке совпадают длина и ширина всех четырёх контуров на соответствующих сторонах. Во втором слева указан контур этой модели, справа — связанной. Совпадение размеров не подтверждает взаимозаменяемость петель или готовых вставок.
