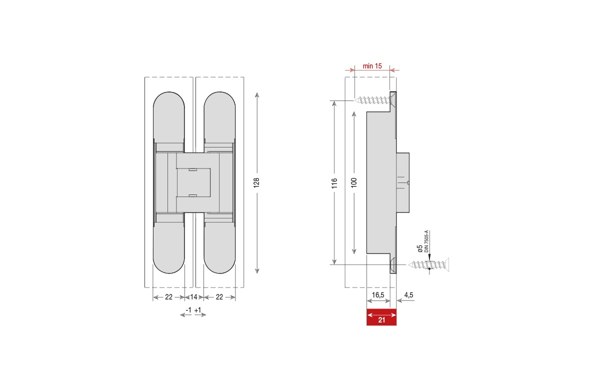

Размеры врезки
Сообщить об ошибке размеровРазмеры на сайте могут содержать ошибки переноса или отображения. Перед заказом сверьте их с чертежом вашей модели петли.
| Контур | Длина × ширина | Края | Смещение |
|---|---|---|---|
| Лицо · дверь | 128,4 × 22 мм | Круглые | Уточняется |
| Тело · дверьПо ширине убрано по 0,3 мм с каждой стороны | 100,4 × 22 мм | Круглые | Уточняется |
| Лицо · короб | 128,4 × 22 мм | Круглые | 0 мм |
| Тело · коробПо ширине убрано по 0,3 мм с каждой стороны | 100,4 × 22 мм | Круглые | Уточняется |
Заказ вставок
Для изготовления нужно уточнить положение контуров относительно лица короба. Установочные отступы пока не заполнены.
Не подошли размеры? Создайте вставку в индивидуальном генераторе →
Описание и характеристики
- Типы дверей
- дерево, алюминий, сталь
- Минимальная толщина полотна
- 28 мм
- Применение
- жилые помещения, коммерческие помещения, офис
- Нагрузка на 2 петли
- 50 кг
- Нагрузка на 3 петли
- 65 кг
- Огнестойкость
- EI30
- Покрытия
- PLATEADO, бронза, бронза ANTIGUO сатинированный, хром MATE, никель полированный, никель MATE, никель сатинированный, латунь, чёрный MATE, CHAMPAGNE
Аналоги по размерам врезки
Модели с совпадающими размерами. Форма краёв и установочные смещения проверяются отдельно.
Ищем совпадения в библиотеке…
В первом списке совпадают длина и ширина всех четырёх контуров на соответствующих сторонах. Во втором слева указан контур этой модели, справа — связанной. Совпадение размеров не подтверждает взаимозаменяемость петель или готовых вставок.
