Размеры врезки
Сообщить об ошибке размеровРазмеры на сайте могут содержать ошибки переноса или отображения. Перед заказом сверьте их с чертежом вашей модели петли.
| Контур | Длина × ширина | Края | Смещение |
|---|---|---|---|
| Лицо · дверь | 138 × 30 мм | Прямые | Уточняется |
| Тело · дверьПо ширине убрано по 0,3 мм с каждой стороны | 78 × 30 мм | Прямые | Уточняется |
| Лицо · короб | — × — мм | Прямые | 0 мм |
| Тело · коробПо ширине убрано по 0,3 мм с каждой стороны | — × — мм | Прямые | Уточняется |
Заказ вставок
Для изготовления нужно уточнить положение контуров относительно лица короба. Установочные отступы пока не заполнены.
Не подошли размеры? Создайте вставку в индивидуальном генераторе →
Описание и характеристики
- Нагрузка
- 50 кг на 2 петли; 65 кг на 3 петли
- Минимальная толщина полотна
- 38 мм
- Максимальные размеры полотна
- Ширина 900 мм, высота 2700 мм
- Угол открывания
- 125°; требуется ограничитель открывания

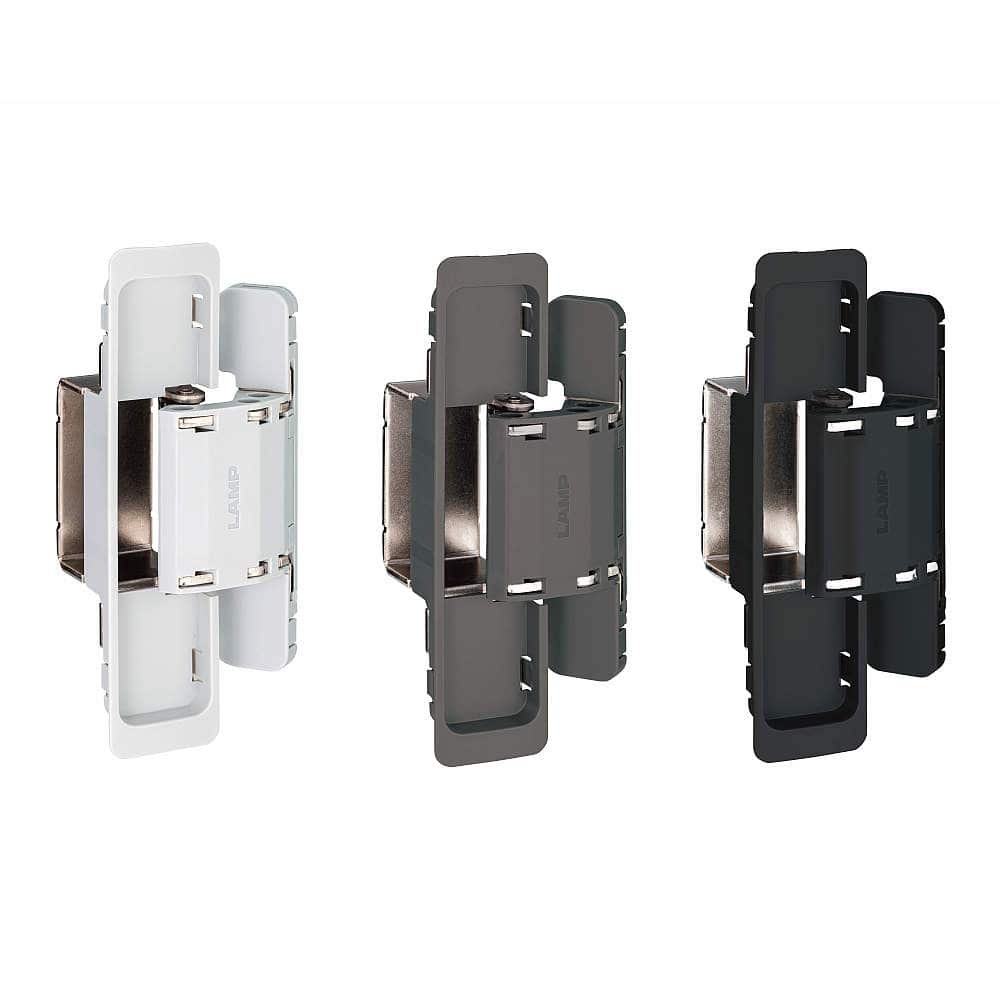

- Цвета
- Тёмно-серый DGR, светло-серый LGR, матовый чёрный BL
- Регулировка
- В трёх плоскостях

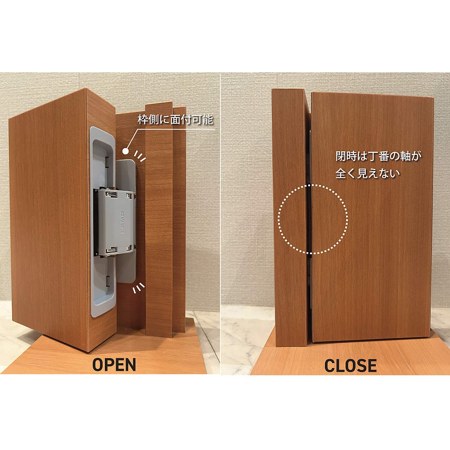

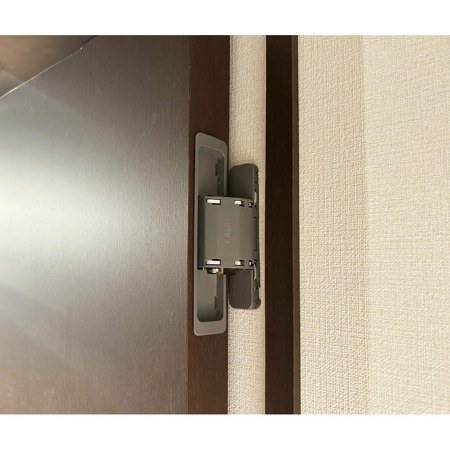

- Установка
- На коробке — накладной монтаж
- Испытано циклов
- 300 000, испытание производителя
Аналоги по размерам врезки
Модели с совпадающими размерами. Форма краёв и установочные смещения проверяются отдельно.
Ищем совпадения в библиотеке…
В первом списке совпадают длина и ширина всех четырёх контуров на соответствующих сторонах. Во втором слева указан контур этой модели, справа — связанной. Совпадение размеров не подтверждает взаимозаменяемость петель или готовых вставок.
