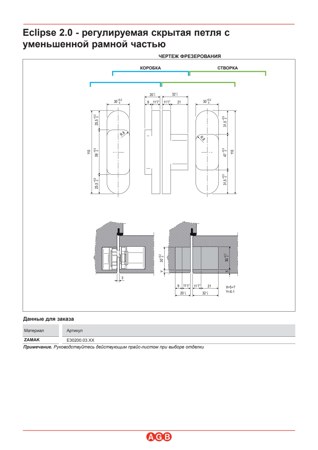

Размеры врезки
Сообщить об ошибке размеровРазмеры на сайте могут содержать ошибки переноса или отображения. Перед заказом сверьте их с чертежом вашей модели петли.
| Контур | Длина × ширина | Края | Смещение |
|---|---|---|---|
| Лицо · дверь | 110 × 30 мм | Круглые | −1 мм · вниз |
| Тело · дверьПо ширине убрано по 0,3 мм с каждой стороны | 48 × 30 мм | Прямые | −1 мм · вниз |
| Лицо · короб | 110 × 30 мм | Круглые | 0 мм |
| Тело · коробПо ширине убрано по 0,3 мм с каждой стороны | 60 × 30 мм | Прямые | 0 мм |
4 вставки в комплекте
Стандартный размер: 230 × 70 мм
Не подошли размеры? Создайте вставку в индивидуальном генераторе →

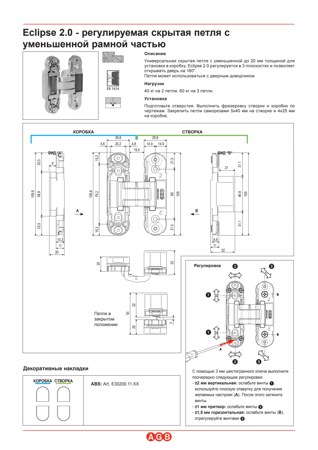

Описание и характеристики
- Нагрузка
- 40 кг на 2 петли; 60 кг на 3 петли
- Угол открывания
- 180°
- Регулировка
- Высота ±2 мм, прижим ±1 мм, горизонталь ±1,5 мм
- Исполнение
- Универсальное — для левых и правых дверей
- Цвета, найденные в карточке
- Белый, бронза, латунь, матовая латунь, матовый хром, матовый хром с белыми накладками, хром, чёрный
Аналоги по размерам врезки
Модели с совпадающими размерами. Форма краёв и установочные смещения проверяются отдельно.
Ищем совпадения в библиотеке…
В первом списке совпадают длина и ширина всех четырёх контуров на соответствующих сторонах. Во втором слева указан контур этой модели, справа — связанной. Совпадение размеров не подтверждает взаимозаменяемость петель или готовых вставок.
