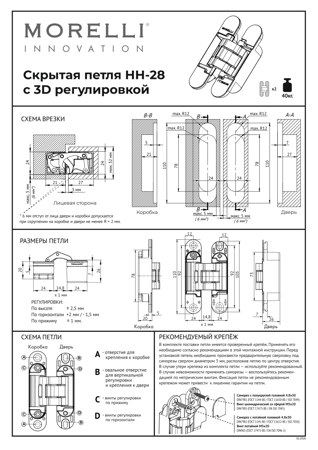

Размеры врезки
Сообщить об ошибке размеровРазмеры на сайте могут содержать ошибки переноса или отображения. Перед заказом сверьте их с чертежом вашей модели петли.

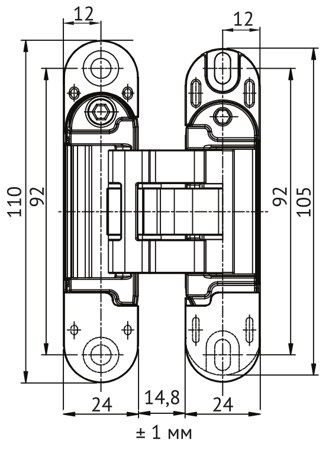

| Контур | Длина × ширина | Края | Смещение |
|---|---|---|---|
| Лицо · дверь | 110 × 24 мм | Круглые | Уточняется |
| Тело · дверьПо ширине убрано по 0,3 мм с каждой стороны | 78 × 24 мм | Круглые | Уточняется |
| Лицо · короб | 110 × 24 мм | Круглые | 0 мм |
| Тело · коробПо ширине убрано по 0,3 мм с каждой стороны | 78 × 24 мм | Круглые | Уточняется |
Заказ вставок
Для изготовления нужно уточнить положение контуров относительно лица короба. Установочные отступы пока не заполнены.
Не подошли размеры? Создайте вставку в индивидуальном генераторе →
Описание и характеристики
- Цвета, найденные в карточке
- матовый хром, черный
- Рекомендации по эксплуатации
- Для межкомнатных дверей жилых помещений при средней частоте ручного открывания. Производитель не предусматривает применение дверных доводчиков и автоматических порогов для этой модели.
- Установка третьей петли
- При ширине более 900 мм или высоте более 2100 мм — на 250 мм ниже верхней по центрам. Для предотвращения изгиба при неблагоприятных условиях — посередине полотна.
- Монтаж и обслуживание
- Используйте предусмотренный инструкцией крепёж и предварительное сверление. Рекомендуемые верхний и боковой зазоры — 3 мм. Декоративные накладки устанавливаются после регулировки. Монтаж и ежегодная проверка крепления — квалифицированным специалистом.
- Ограничение открывания
- Наличник и его положение могут уменьшать угол открывания. Исключите контакт полотна с наличником; если необходим ограничитель, разместите его не ближе 75% ширины полотна от оси петли. Учитывайте влияние автоматического порога.
Аналоги по размерам врезки
Модели с совпадающими размерами. Форма краёв и установочные смещения проверяются отдельно.
Ищем совпадения в библиотеке…
В первом списке совпадают длина и ширина всех четырёх контуров на соответствующих сторонах. Во втором слева указан контур этой модели, справа — связанной. Совпадение размеров не подтверждает взаимозаменяемость петель или готовых вставок.
