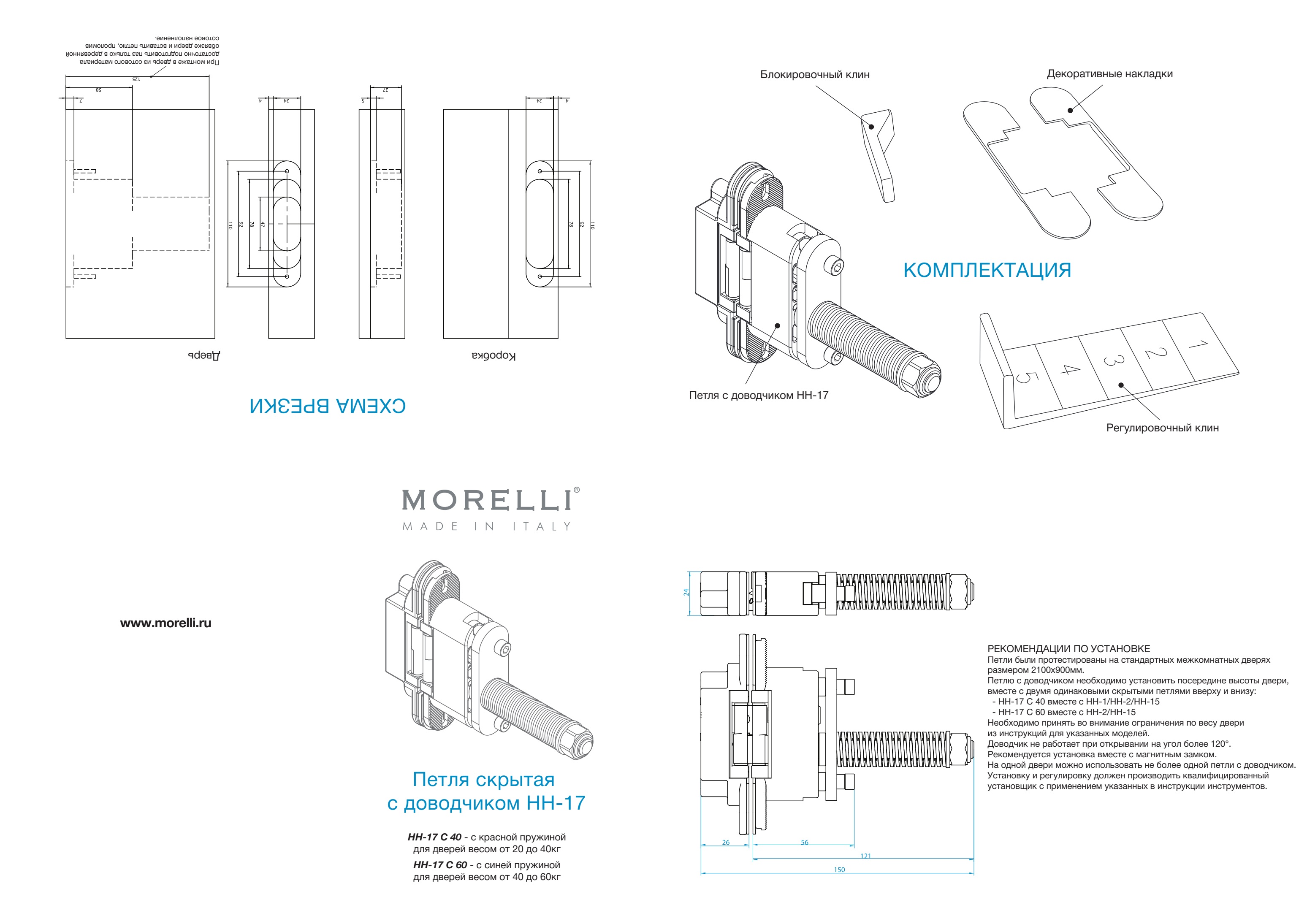

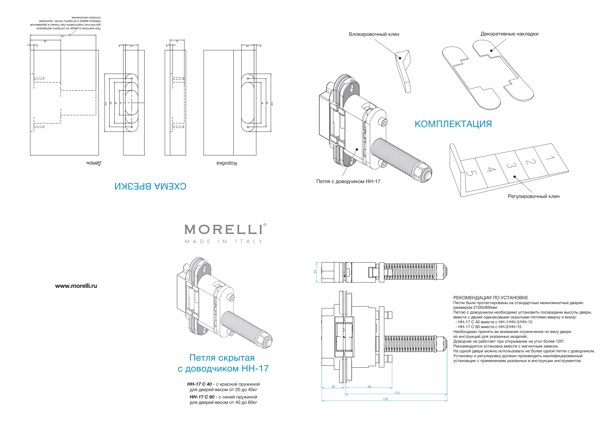

Размеры врезки
Сообщить об ошибке размеровРазмеры на сайте могут содержать ошибки переноса или отображения. Перед заказом сверьте их с чертежом вашей модели петли.
| Контур | Длина × ширина | Края | Смещение |
|---|---|---|---|
| Лицо · дверь | 110 × 24 мм | Круглые | 0 мм |
| Тело · дверьПо ширине убрано по 0,3 мм с каждой стороны | 78 × 24 мм | Круглые | 0 мм |
| Лицо · короб | 110 × 24 мм | Круглые | 0 мм |
| Тело · коробПо ширине убрано по 0,3 мм с каждой стороны | 78 × 24 мм | Круглые | 0 мм |
2 вставки в комплекте
Стандартный размер: 230 × 70 мм
Не подошли размеры? Создайте вставку в индивидуальном генераторе →
Описание и характеристики
- Особенности
- Скрытая петля со встроенным доводчиком
- Вес двери для работы доводчика
- 40–60 кг
- Установка
- Одна HH-17 в середине полотна, дополнительно две обычные скрытые петли. Нагрузка ограничивается инструкциями всех установленных петель.
- Ограничение доводчика
- Закрывающая функция не работает при открывании свыше 120°
- Доводчик
- Встроенный доводчик. C40: полотно 20–40 кг; C60: 40–60 кг. Подбирайте именно соответствующую версию.
- Рекомендации по установке
- Одна петля с доводчиком на дверь, посередине высоты. C40 применяется совместно с HH-1, HH-2 или HH-15, C60 — с HH-2 или HH-15. Для корпуса доводчика требуется дополнительная глубокая выборка по инструкции.
- Рекомендации по эксплуатации
- Рекомендуется магнитный замок. При открывании более 120° доводчик не работает. Монтаж выполняет квалифицированный специалист; испытания проведены на полотне 2100 × 900 мм.
Аналоги по размерам врезки
Модели с совпадающими размерами. Форма краёв и установочные смещения проверяются отдельно.
Ищем совпадения в библиотеке…
В первом списке совпадают длина и ширина всех четырёх контуров на соответствующих сторонах. Во втором слева указан контур этой модели, справа — связанной. Совпадение размеров не подтверждает взаимозаменяемость петель или готовых вставок.
