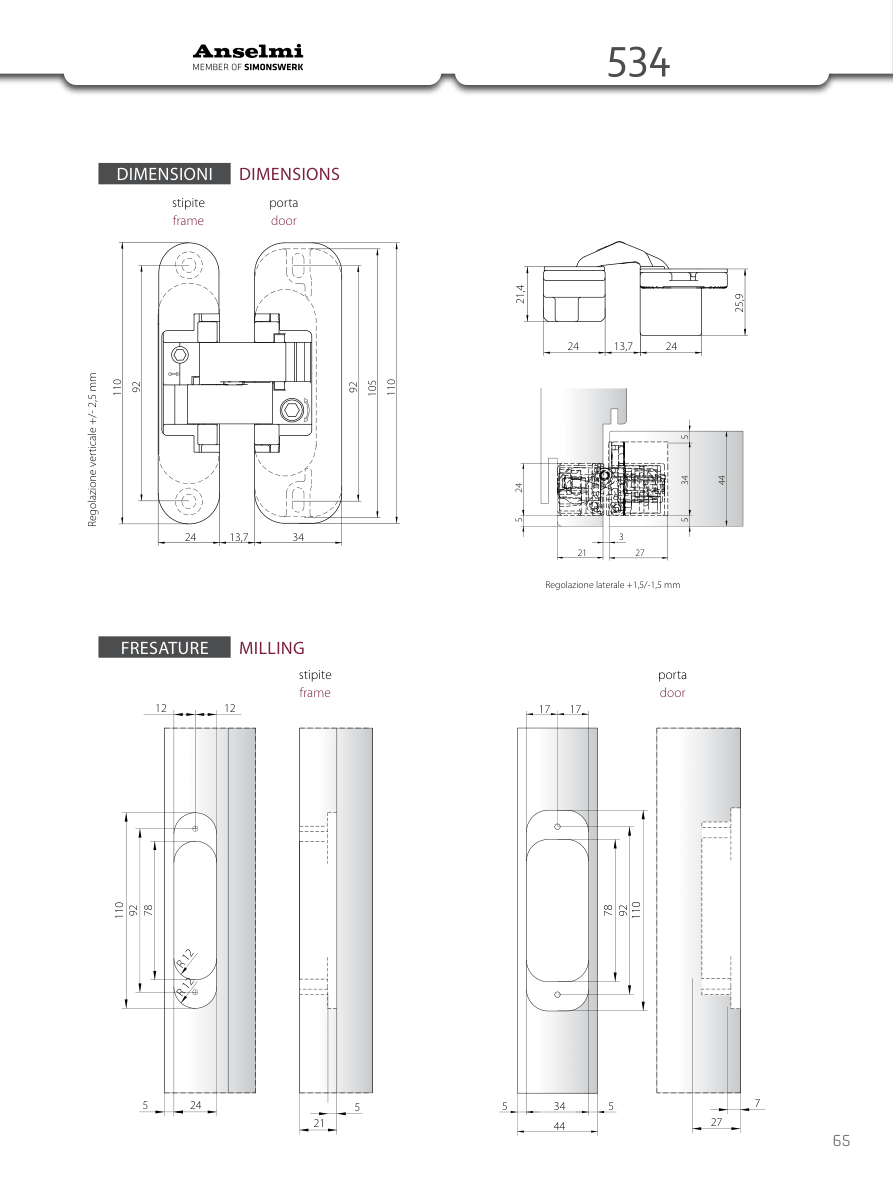

Размеры врезки
Сообщить об ошибке размеровРазмеры на сайте могут содержать ошибки переноса или отображения. Перед заказом сверьте их с чертежом вашей модели петли.
| Контур | Длина × ширина | Края | Смещение |
|---|---|---|---|
| Лицо · дверь | 110 × 34 мм | Круглые | −5 мм · вниз |
| Тело · дверьПо ширине убрано по 0,3 мм с каждой стороны | 78 × 34 мм | Круглые | −5 мм · вниз |
| Лицо · короб | 110 × 24 мм | Круглые | 0 мм |
| Тело · коробПо ширине убрано по 0,3 мм с каждой стороны | 78 × 24 мм | Круглые | 0 мм |
Заказ вставок
Форма широкого контура требует уточнения радиусов; автоматическое изготовление закрыто.
Не подошли размеры? Создайте вставку в индивидуальном генераторе →
Описание и характеристики
Дополнительная информация отсутствует.
Аналоги по размерам врезки
Модели с совпадающими размерами. Форма краёв и установочные смещения проверяются отдельно.
Ищем совпадения в библиотеке…
В первом списке совпадают длина и ширина всех четырёх контуров на соответствующих сторонах. Во втором слева указан контур этой модели, справа — связанной. Совпадение размеров не подтверждает взаимозаменяемость петель или готовых вставок.
