Размеры врезки
Сообщить об ошибке размеровРазмеры на сайте могут содержать ошибки переноса или отображения. Перед заказом сверьте их с чертежом вашей модели петли.
| Контур | Длина × ширина | Края | Смещение |
|---|---|---|---|
| Лицо · дверь | 95 × 23 мм | Круглые | 0 мм |
| Тело · дверьПо ширине убрано по 0,3 мм с каждой стороны | 60,3 × 23 мм | Круглые | 0 мм |
| Лицо · короб | 95 × 23 мм | Круглые | 0 мм |
| Тело · коробПо ширине убрано по 0,3 мм с каждой стороны | 60,3 × 23 мм | Круглые | 0 мм |
2 вставки в комплекте
Стандартный размер: 230 × 70 мм
Не подошли размеры? Создайте вставку в индивидуальном генераторе →

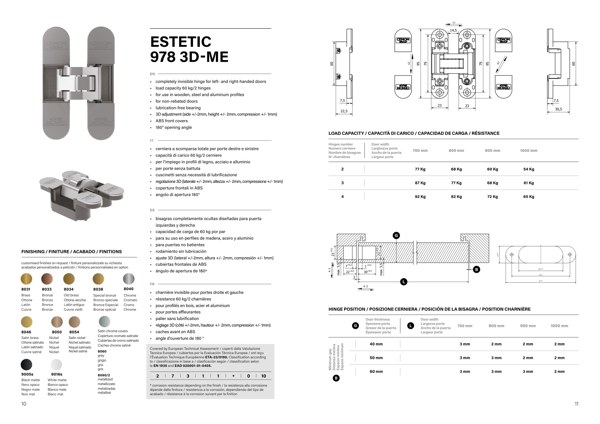

Описание и характеристики
- Нагрузка
- 60 кг/2 петли
- Угол открывания
- 180°
- Типы дверей
- Без притвора
- Материал профилей
- Дерево, сталь, алюминий
- Обслуживание
- Подшипники не требуют смазки
- Регулировка
- (по горизонтали +/- 2 мм, по высоте +/- 2 мм, прижим +/- 1 мм)
- Покрытия
- 8040 хром, 8031 латунь, 8033 бронза, 8034 состаренная латунь, 8038 специальная бронза, 8046 сатинированная латунь, 8050 никель, 8060 Сатинированный Хром Покрытие, полученное методом Окрашивания в Массе, 8060 Сатинированный Хром Металлизированное Эпоксидное Покрытие, 9005s чёрный матовый, 9016s белый матовыйe
Аналоги по размерам врезки
Модели с совпадающими размерами. Форма краёв и установочные смещения проверяются отдельно.
Ищем совпадения в библиотеке…
В первом списке совпадают длина и ширина всех четырёх контуров на соответствующих сторонах. Во втором слева указан контур этой модели, справа — связанной. Совпадение размеров не подтверждает взаимозаменяемость петель или готовых вставок.
