Размеры врезки
Сообщить об ошибке размеровРазмеры на сайте могут содержать ошибки переноса или отображения. Перед заказом сверьте их с чертежом вашей модели петли.
| Контур | Длина × ширина | Края | Смещение |
|---|---|---|---|
| Лицо · дверь | 155 × 26 мм | Круглые | Уточняется |
| Тело · дверьПо ширине убрано по 0,3 мм с каждой стороны | 102 × 26 мм | Прямые | Уточняется |
| Лицо · короб | 155 × 26 мм | Круглые | 0 мм |
| Тело · коробПо ширине убрано по 0,3 мм с каждой стороны | 102 × 26 мм | Прямые | Уточняется |
Заказ вставок
Модель опубликована для справки. Данных для изготовления вставок недостаточно.
Не подошли размеры? Создайте вставку в индивидуальном генераторе →

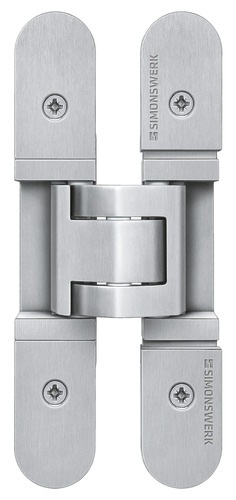

Описание и характеристики
- Нагрузка по техпаспорту
- 120.0 кг
- Минимальная толщина полотна
- 34.0 мм
- Угол открывания
- 180°
- Материал коробки
- дерево, сталь или алюминий — материал коробки
- Обслуживание
- Необслуживаемые подшипники скольжения
- Регулировка
- В трёх плоскостях
- Статус карточки
- Информация по петле не уточнена и носит ознакомительный характер. Вставки и STL для этой серии не изготавливаем.
Аналоги по размерам врезки
Модели с совпадающими размерами. Форма краёв и установочные смещения проверяются отдельно.
Ищем совпадения в библиотеке…
В первом списке совпадают длина и ширина всех четырёх контуров на соответствующих сторонах. Во втором слева указан контур этой модели, справа — связанной. Совпадение размеров не подтверждает взаимозаменяемость петель или готовых вставок.
