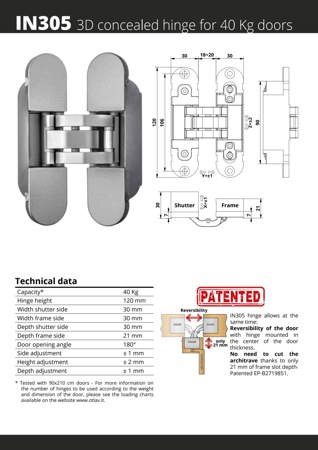

Размеры врезки
Сообщить об ошибке размеровРазмеры на сайте могут содержать ошибки переноса или отображения. Перед заказом сверьте их с чертежом вашей модели петли.
| Контур | Длина × ширина | Края | Смещение |
|---|---|---|---|
| Лицо · дверь | 120 × 30 мм | Круглые | 0 мм |
| Тело · дверьПо ширине убрано по 0,3 мм с каждой стороны | 90 × 30 мм | Круглые | 0 мм |
| Лицо · короб | 120 × 30 мм | Круглые | 0 мм |
| Тело · коробПо ширине убрано по 0,3 мм с каждой стороны | 90 × 30 мм | Круглые | 0 мм |
2 вставки в комплекте
Стандартный размер: 230 × 70 мм
Не подошли размеры? Создайте вставку в индивидуальном генераторе →

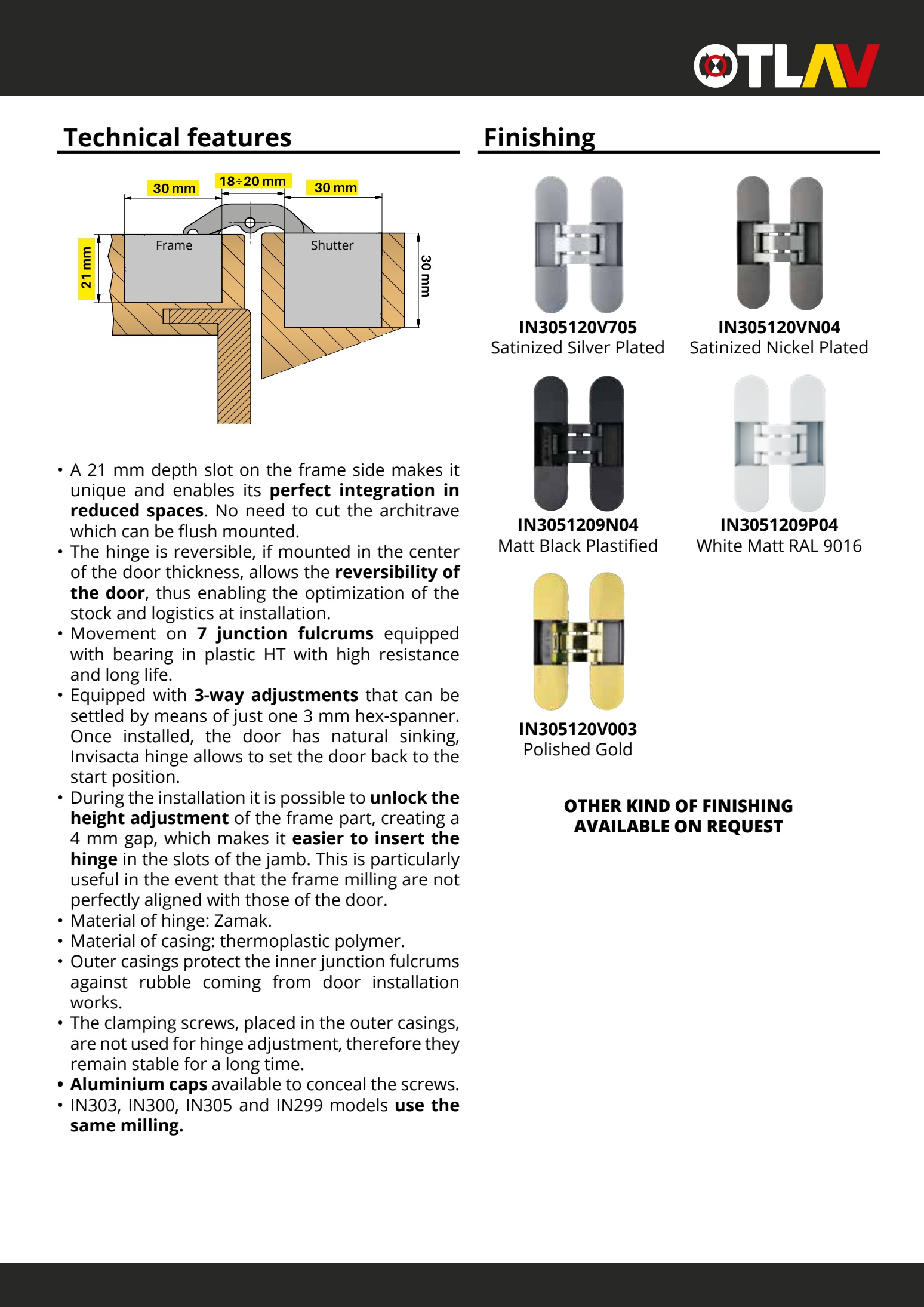

Описание и характеристики
- Покрытия
- сатинированное серебро, сатинированный никель, белый матовый RAL 9016, полированное золото
- Материал корпуса
- ЦАМ (ЦАМ (Zamak))
- Регулировка
- В трёх плоскостях
- Исполнение
- Универсальное — для левых и правых дверей
Аналоги по размерам врезки
Модели с совпадающими размерами. Форма краёв и установочные смещения проверяются отдельно.
Ищем совпадения в библиотеке…
В первом списке совпадают длина и ширина всех четырёх контуров на соответствующих сторонах. Во втором слева указан контур этой модели, справа — связанной. Совпадение размеров не подтверждает взаимозаменяемость петель или готовых вставок.
