Размеры врезки
Сообщить об ошибке размеровРазмеры на сайте могут содержать ошибки переноса или отображения. Перед заказом сверьте их с чертежом вашей модели петли.
| Контур | Длина × ширина | Края | Смещение |
|---|---|---|---|
| Лицо · дверь | 155 × 18 мм | Круглые | −0,5 мм · вниз |
| Тело · дверьПо ширине убрано по 0,3 мм с каждой стороны | 103 × 16 мм | Круглые | +0,5 мм · вверх |
| Лицо · короб | 155 × 21 мм | Круглые | 0 мм |
| Тело · коробПо ширине убрано по 0,3 мм с каждой стороны | 112 × 18 мм | Круглые | +1,5 мм · вверх |
4 вставки в комплекте
Стандартный размер: 230 × 70 мм
Не подошли размеры? Создайте вставку в индивидуальном генераторе →

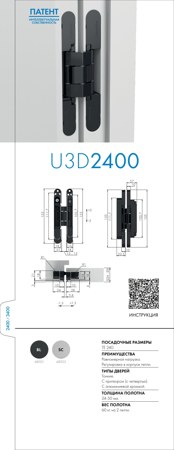

Описание и характеристики
- Посадочное обозначение в каталоге
- TE 240.
- Особенности
- Равномерная нагрузка. Регулировка в корпусе петли.
- Типы дверей
- Тонкие. С притвором (с четвертью). С алюминиевой кромкой.
- Толщина полотна
- 24-50 мм.
- Нагрузка
- 60 кг на 2 петли.
- Покрытия
- чёрный (BL); матовый хром (SC)
- Посадочное обозначение производителя
- TE 240
Аналоги по размерам врезки
Модели с совпадающими размерами. Форма краёв и установочные смещения проверяются отдельно.
Ищем совпадения в библиотеке…
В первом списке совпадают длина и ширина всех четырёх контуров на соответствующих сторонах. Во втором слева указан контур этой модели, справа — связанной. Совпадение размеров не подтверждает взаимозаменяемость петель или готовых вставок.
