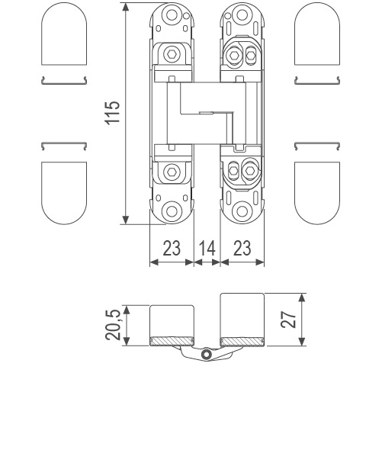

Размеры врезки
Сообщить об ошибке размеровРазмеры на сайте могут содержать ошибки переноса или отображения. Перед заказом сверьте их с чертежом вашей модели петли.
| Контур | Длина × ширина | Края | Смещение |
|---|---|---|---|
| Лицо · дверь | 115 × 23 мм | Круглые | 0 мм |
| Тело · дверьПо ширине убрано по 0,3 мм с каждой стороны | 83 × 23 мм | Круглые | 0 мм |
| Лицо · короб | 115 × 23 мм | Круглые | 0 мм |
| Тело · коробПо ширине убрано по 0,3 мм с каждой стороны | 83 × 23 мм | Круглые | 0 мм |
2 вставки в комплекте
Стандартный размер: 230 × 70 мм
Не подошли размеры? Создайте вставку в индивидуальном генераторе →
Описание и характеристики
- Материал
- ЦАМ (ЦАМ (Zamak))
- Нагрузка
- 40 кг x 2 петли; 60 кг x 3 петли
- Типы дверей
- для деревянных дверей; для алюминиевых дверей
- Покрытия
- латунь PVD (03); никель PVD (06); сатинированный никель покрытие (13); эмаль под тёмную бронзу (22); Enamelled матовый латунь покрытие (23); матовый хром (34); светлая бронза (42); матовый antique brushed латунь покрытие (72); белый RAL 9010 (91); чёрный полуглянцевый (93)
Аналоги по размерам врезки
Модели с совпадающими размерами. Форма краёв и установочные смещения проверяются отдельно.
Ищем совпадения в библиотеке…
В первом списке совпадают длина и ширина всех четырёх контуров на соответствующих сторонах. Во втором слева указан контур этой модели, справа — связанной. Совпадение размеров не подтверждает взаимозаменяемость петель или готовых вставок.
