Размеры врезки
Сообщить об ошибке размеровРазмеры на сайте могут содержать ошибки переноса или отображения. Перед заказом сверьте их с чертежом вашей модели петли.
| Контур | Длина × ширина | Края | Смещение |
|---|---|---|---|
| Лицо · дверь | 135 × 27 мм | Круглые | 0 мм |
| Тело · дверьПо ширине убрано по 0,3 мм с каждой стороны | 100 × 27 мм | Прямые | 0 мм |
| Лицо · короб | 135 × 27 мм | Круглые | 0 мм |
| Тело · коробПо ширине убрано по 0,3 мм с каждой стороны | 100 × 27 мм | Прямые | 0 мм |
2 вставки в комплекте
Стандартный размер: 230 × 70 мм
Не подошли размеры? Создайте вставку в индивидуальном генераторе →

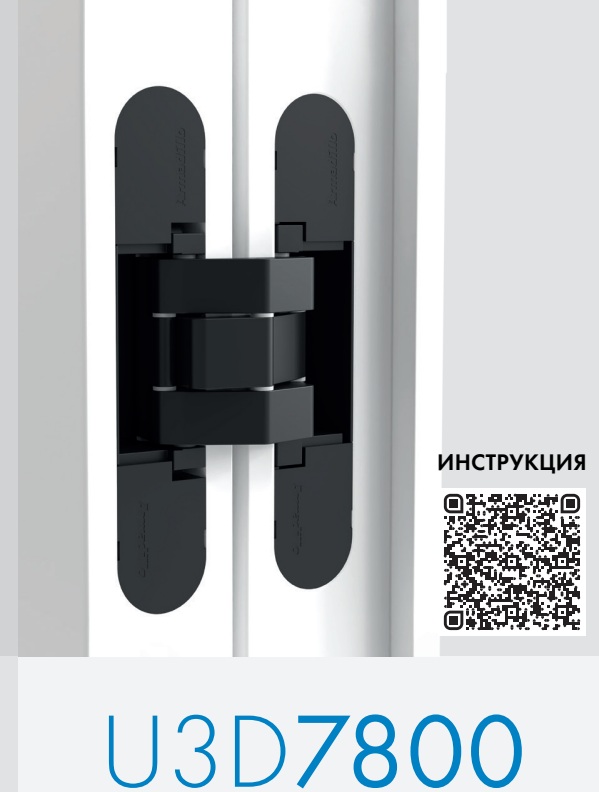

Описание и характеристики
- Материал
- ЦАМ (Zamak)
- Нагрузка
- 80 кг на 2 петли
- Толщина полотна
- 35–60 мм
- Угол открывания
- 180°
- Типы дверей
- Деревянные межкомнатные, скрытые, компланарные; допускается алюминиевая кромка
- Исполнение
- Для левых и правых дверей
- Регулировка
- Горизонталь ±1 мм, высота ±2,5 мм, глубина −1,5/+3 мм
- Посадочное обозначение в карточке
- KUBICA 2780 / 2760
- Подтверждённые цвета
- Чёрный BL, матовый хром SC, бронза AB, флорентийское золото FSG
Аналоги по размерам врезки
Модели с совпадающими размерами. Форма краёв и установочные смещения проверяются отдельно.
Ищем совпадения в библиотеке…
В первом списке совпадают длина и ширина всех четырёх контуров на соответствующих сторонах. Во втором слева указан контур этой модели, справа — связанной. Совпадение размеров не подтверждает взаимозаменяемость петель или готовых вставок.
