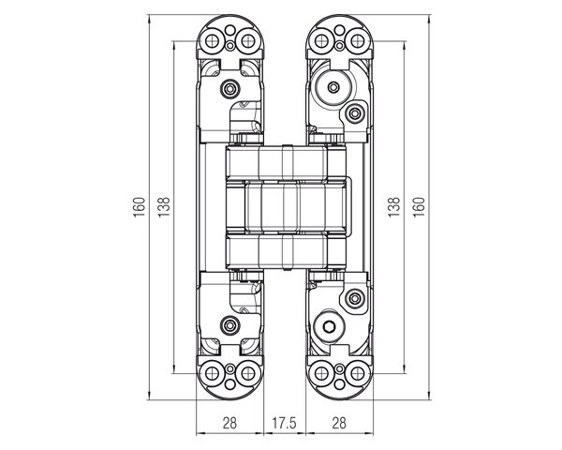

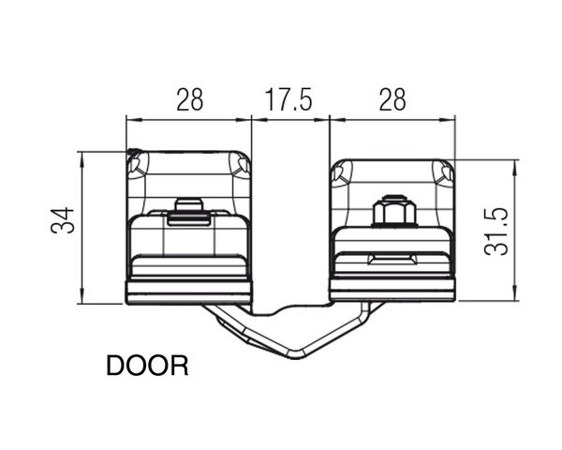

Размеры врезки
Сообщить об ошибке размеровРазмеры на сайте могут содержать ошибки переноса или отображения. Перед заказом сверьте их с чертежом вашей модели петли.

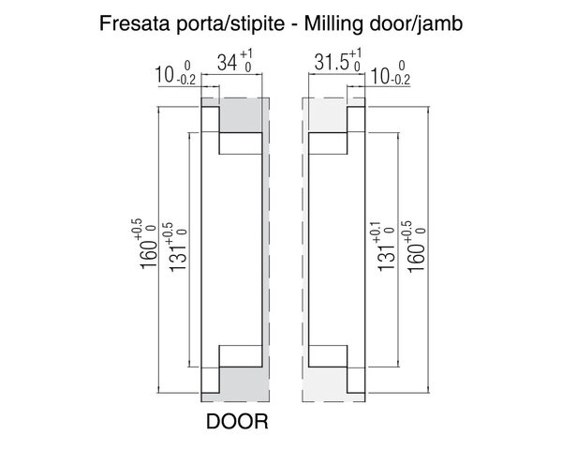

| Контур | Длина × ширина | Края | Смещение |
|---|---|---|---|
| Лицо · дверь | 160 × 28 мм | Круглые | Уточняется |
| Тело · дверьПо ширине убрано по 0,3 мм с каждой стороны | 131 × 28 мм | Круглые | Уточняется |
| Лицо · короб | 160 × 28 мм | Круглые | 0 мм |
| Тело · коробПо ширине убрано по 0,3 мм с каждой стороны | 131 × 28 мм | Круглые | Уточняется |
Заказ вставок
Для изготовления нужно уточнить положение контуров относительно лица короба. Установочные отступы пока не заполнены.
Не подошли размеры? Создайте вставку в индивидуальном генераторе →
Описание и характеристики
- Нагрузка
- 80 кг (2), 100 кг (3)
- Материал
- сталь
- Угол открывания
- 180 °
- Испытано циклов
- 200.000
- Количество осей
- 7
- Максимальная толщина при установке по центру
- 36 мм
- Установка
- заподлицо со стеной
- Покрытия декоративных накладок
- хром полированный, хром сатинированный, никель сатинированный, золото полированный, бронза, бронза шлифованный, латунь полированный, белый, чёрный
Аналоги по размерам врезки
Модели с совпадающими размерами. Форма краёв и установочные смещения проверяются отдельно.
Ищем совпадения в библиотеке…
В первом списке совпадают длина и ширина всех четырёх контуров на соответствующих сторонах. Во втором слева указан контур этой модели, справа — связанной. Совпадение размеров не подтверждает взаимозаменяемость петель или готовых вставок.
