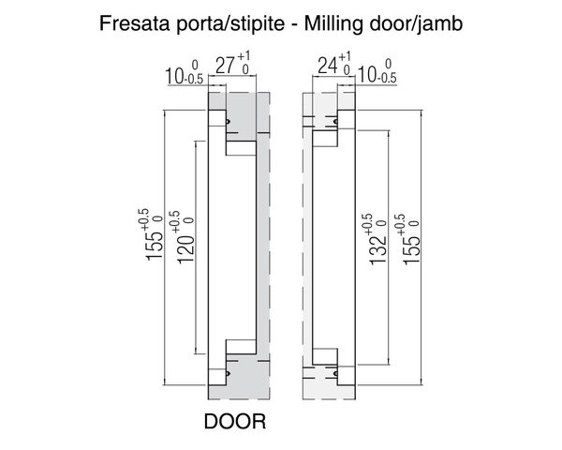

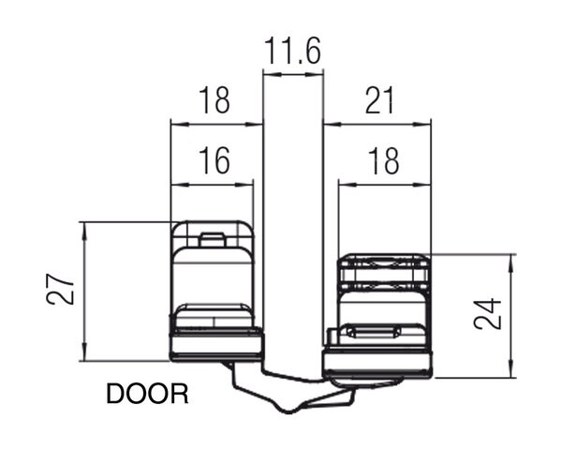

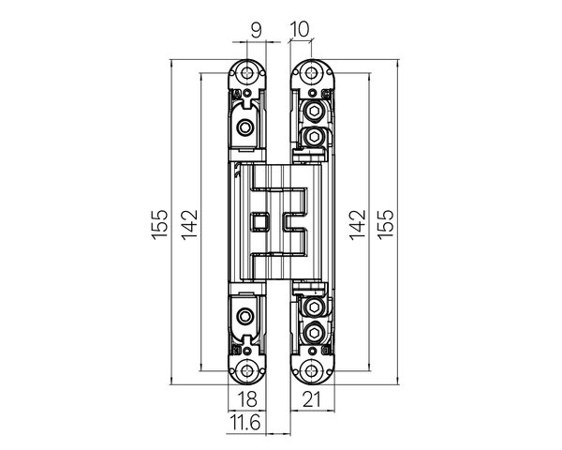

Размеры врезки
Сообщить об ошибке размеровРазмеры на сайте могут содержать ошибки переноса или отображения. Перед заказом сверьте их с чертежом вашей модели петли.
| Контур | Длина × ширина | Края | Смещение |
|---|---|---|---|
| Лицо · дверь | 155 × 18 мм | Круглые | −0,5 мм · вниз |
| Тело · дверьПо ширине убрано по 0,3 мм с каждой стороны | 120 × 16 мм | Круглые | +0,5 мм · вверх |
| Лицо · короб | 155 × 21 мм | Круглые | 0 мм |
| Тело · коробПо ширине убрано по 0,3 мм с каждой стороны | 132 × 18 мм | Круглые | +1,5 мм · вверх |
4 вставки в комплекте
Стандартный размер: 230 × 70 мм
Не подошли размеры? Создайте вставку в индивидуальном генераторе →
Описание и характеристики
- Нагрузка
- 60 кг (2)
- Угол открывания
- 180 °
- Испытано циклов
- 200.000
- Количество осей
- 5
- Максимальная толщина при установке по центру
- 26 мм
- Установка
- заподлицо со стеной, Mobile, Porta con battente interno
- Покрытия декоративных накладок
- белый, бронза, хром сатинированный, чёрный, никель сатинированный, золото полированный, золото сатинированный
Аналоги по размерам врезки
Модели с совпадающими размерами. Форма краёв и установочные смещения проверяются отдельно.
Ищем совпадения в библиотеке…
В первом списке совпадают длина и ширина всех четырёх контуров на соответствующих сторонах. Во втором слева указан контур этой модели, справа — связанной. Совпадение размеров не подтверждает взаимозаменяемость петель или готовых вставок.
